Cubo de LED 3x3x3 com arduino

Para se fazer um Cubo de LED semelhante ao proposto no post usaremos apenas 3 componentes. Sendo eles:

Materias

• Arduino Uno
• 27 LED’s
• 9 resistores de 470 ohms

Montagem

Os LEDs utilizados foram, 18 LEDs difuso vermelho, e 9 LEDs de alto brilho, porém esses foram lixados para também ficarem difusos, como mostra as imagens abaixo.

Para fazer a estrutura do cubo, foi utilizado um molde como o da imagem abaixo, nele temos cada furo separado por uma distancia de 1,5 cm sendo que cada furo tem o diâmetro de 5mm.

Com o molde em mãos colocamos os 9 LEDs correspondentes a camada dobramos os terminais negativos dos LEDs em 90 graus, de forma que todos possam ser soldados juntos, obedecendo sempre o mesmo padrão de montagem, como por exemplo o da imagem a baixo.

Repetimos esse processo para as 3 camadas, logo depois soldamos uma sobre a outra

O cubo de LED consiste basicamente em 9 colunas positivas e 3 camadas negativa, portanto como pulso emitido pelo arduino é de 5v, precisamos colocar um resistor que pode ser a partir de 220 ohms, porém aqui foi utilizado um de 470 ohms. Os pinos referente as camadas não necessitam de resistores.

Para fazermos como que o microcontrolador envie um sinal logico baixo (GND) ou alto, basta apenas configurar na programação, como veremos adiante.

Cubo de LED 3x3x3 com arduino

Para se fazer um Cubo de LED semelhante ao proposto no post usaremos apenas 3 componentes. Sendo eles:

Materias

• Arduino Uno
• 27 LED’s
• 9 resistores de 470 ohms

Montagem

Os LEDs utilizados foram, 18 LEDs difuso vermelho, e 9 LEDs de alto brilho, porém esses foram lixados para também ficarem difusos, como mostra as imagens abaixo.

Para fazer a estrutura do cubo, foi utilizado um molde como o da imagem abaixo, nele temos cada furo separado por uma distancia de 1,5 cm sendo que cada furo tem o diâmetro de 5mm.

Com o molde em mãos colocamos os 9 LEDs correspondentes a camada dobramos os terminais negativos dos LEDs em 90 graus, de forma que todos possam ser soldados juntos, obedecendo sempre o mesmo padrão de montagem, como por exemplo o da imagem a baixo.

Repetimos esse processo para as 3 camadas, logo depois soldamos uma sobre a outra

O cubo de LED consiste basicamente em 9 colunas positivas e 3 camadas negativa, portanto como pulso emitido pelo arduino é de 5v, precisamos colocar um resistor que pode ser a partir de 220 ohms, porém aqui foi utilizado um de 470 ohms. Os pinos referente as camadas não necessitam de resistores.

Para fazermos como que o microcontrolador envie um sinal logico baixo (GND) ou alto, basta apenas configurar na programação,



Boné detector de obstáculos para deficiente visuais



O projeto do boné consiste no desenvolvimento de um produto de baixo custo e fácil concepção, visando auxiliar deficientes visuais em tarefas rotineiras como por exemplo caminhar. Foi construido sobre a plataforma arduino, sem a utilização de bibliotecas auxiliares.



O boné funciona em três modos de sinalização para o portador, sendo eles : Vibratório(Emite uma leve vibração na cabeça, através do vibracall),  sonoro(Emitindo um som através do buzzer), ou ambos sinais simultaneamente.









Materiais utilizados



• Arduino Pro Mini ou Arduino Nano;
• Sensor ultrassônico HC-SR04;
• Potenciômetro de 50K;
• Duas baterias de lítio de 3.7Volts;
• Buzzer;
• Vibra call;
• Interruptor simples;
• interruptor de três posições;
• Boné.



Funcionamento



Olá, amantes de robótica!
Estamos fazendo uma central de alarme e disponibilizarei o código e um tutorial aqui no site em breve, mas, por agora, mostrarei como decodificar o controle remoto de 433Mhz , esse código funciona 100%, sem erros e sem travamento, agradeço ao autor do código pela contribuição!





Vamos ao material que precisamos:

Qtd     Itens:
1      -  Arduino UNO ou qualquer outra versão;
1      -  LED;
1      -  Controle de alarme ou portão, PPA, Tx de 433MHz;
1      -  Receptor RX 433Mhz;
3      -  Jumpers (Fios);
1      -  Fios de 17 cm para ser a antena do receptor.



Vamos à montagem:

Basta fazer as mesmas conexões da imagem abaixo:

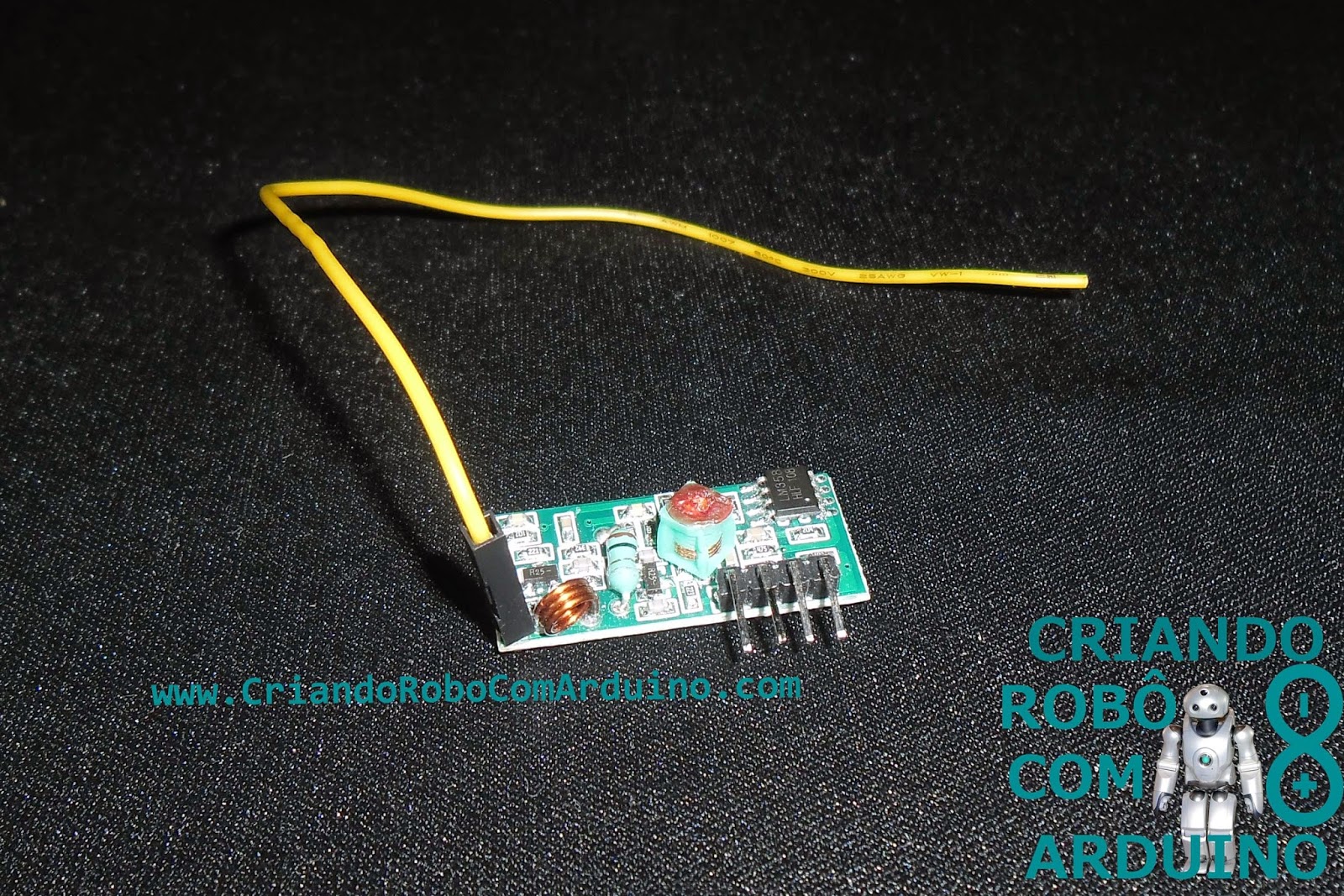

Atenção: para que o receptor receba o sinal normal à uma distancia de até aproximadamente 200 metros, é necessário que ele tenha antena, que é um fio de 17 cm, igual ao da foto abaixo.
Os dois pinos centrais do receptor são de dados (DATA), ou seja, tanto faz qual você usará no arduino.

Veja as fotos do projeto:



































FIREGOTO - Telescope Arduino Dobson





Cubo de LED 3x3x3 com arduino

Para se fazer um Cubo de LED semelhante ao proposto no post usaremos apenas 3 componentes. Sendo eles:

Materias

• Arduino Uno
• 27 LED’s
• 9 resistores de 470 ohms

Montagem

Os LEDs utilizados foram, 18 LEDs difuso vermelho, e 9 LEDs de alto brilho, porém esses foram lixados para também ficarem difusos, como mostra as imagens abaixo.

Para fazer a estrutura do cubo, foi utilizado um molde como o da imagem abaixo, nele temos cada furo separado por uma distancia de 1,5 cm sendo que cada furo tem o diâmetro de 5mm.

Com o molde em mãos colocamos os 9 LEDs correspondentes a camada dobramos os terminais negativos dos LEDs em 90 graus, de forma que todos possam ser soldados juntos, obedecendo sempre o mesmo padrão de montagem, como por exemplo o da imagem a baixo.

Repetimos esse processo para as 3 camadas, logo depois soldamos uma sobre a outra

O cubo de LED consiste basicamente em 9 colunas positivas e 3 camadas negativa, portanto como pulso emitido pelo arduino é de 5v, precisamos colocar um resistor que pode ser a partir de 220 ohms, porém aqui foi utilizado um de 470 ohms. Os pinos referente as camadas não necessitam de resistores.

Para fazermos como que o microcontrolador envie um sinal logico baixo (GND) ou alto, basta apenas configurar na programação, como veremos adiante.
